Produktinformation zum Neutrix WATG90.1KOM
Produktinformationen
WATG90.1KOM
Artikel-Nr. 55200

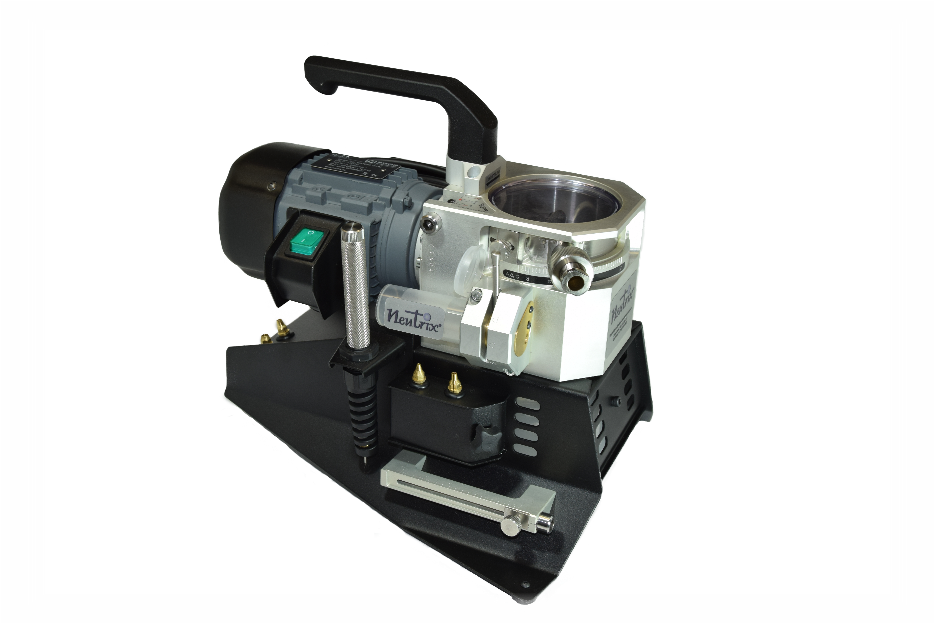

Neutrix WATG90.1KOM ist ein stationäres Schleif- und Trenngerät, das wiederholbare Qualitätschliffe an Wolframelektroden für das WIG, Plasma und Orbitalschweißen garantiert und die
Anforderungen an den Umweltschutz erfüllt.
Eine Besonderheit ist das Schleifen eines variablen Kegelstumpfes bei gleichen und wiederholbaren Bedingungen.
Gleichzeitig ermöglicht die integrierte Trenneinheit das Ablängen der Elektroden von 3mm bis 85mm.
Dieses Kombigerät ist universell einsetzbar und lässt im Anwendungsbereich kaum Wünsche offen.
Elektroden Durchmesser: 1,0 bis 5,6mm standard, 6,0 bis 8,0mm optional
Lieferumfang:
Technische Daten:
- Neutrix WAG 90.1KOM
- Diamantscheibe (bereits montiert)
- Diamanttrennscheibe (bereits montiert)
- Filterkassette (bereits montiert)
- Staubbehälter (bereits montiert)
- Elektrodenhalter
- Spannzange für Elektroden ø 1,6 mm
- Spannzange für Elektroden ø 2,4 mm
- Spannzange für Elektroden ø 3,2 mm
- Inbusschlüssel 4 mm
- Maulschlüssel 13/17
- Maulschlüssel 8/10
- Wollschopfbürste
- Entsorgungsbeutel für Einwegfilter
- Saugnapf
- Bedienungsanleitung
Leistung PI:
Netzanschluß:
Einschaltdauer:
Drehzahl:
Lpa Schalldruck:
Vibrationswert:
ElektrodenØ:
Elektrodenlänge:
Schleifwinkel:
Schleiwinkelanschlag:
Filterkassette:
Staubbehälter:
Diamantscheibe:
Diamanttrennscheibe:
Gewicht:
120 W
230 V/ 50 - 60 Hz
100 %
2.850 min-1
66,0 dB(A)
2,8 m/s²
0,8 /1,0 mm bis 8,0 mm
von 175 mm bis 15 mm
stufenlos >15°-180°
stufenlos >15°-75°
Einwegfilter (Typ 8511 K1.H12)
100 x 90 mm
ø 90 mm
ø 50 mm
12,1 kg
______________________________________________________________________________________________________________________________
 | Richtwerte für einen Elektroden-Durchmesser von 2,4: Anschleifwinkel 15° 30° 45° 60° 75° Schweißstrom 10 - 50 A 20 - 90 A 30 - 140 A 50 - 180 A 80 - 230 A Ein Kegelstumpf an der Elektrodenspitze verbessert die Zündung und Standzeit der angeschliffenen Elektrode Für das AC-Aluschweißen ist für die Kugelbildung ein Entgratungs-Fasen-Anschliff erforderlich. |
______________________________________________________________________________________________________________________________
 | An der Gradskala kann der gewünschte Spitzwinkel stufenlos eingestellt werden. Schleifwinkel von 7,5° bis 90° ergeben einen Spitzwinkel von 15° bis 180°. Der Schleifwinkel-Anschlag ermöglicht ein wiederholendes Anschleifen unter gleichen Bedingungen bei 15°-75° |
______________________________________________________________________________________________________________________________
 | Die drei Schleifbahnen auf der Diamantscheibe werden durch einfaches Versetzen des Führungselement (E) und Verschieben der Kulisse (KU) eingestellt. |
______________________________________________________________________________________________________________________________
 | Die genaue Führung (F) und der Anschlag (A) am Elekrodenhalter garantieren einen präzisen Schliff in Längsrichtung. Im Griff befindet sich die Kalibrierschraube (K) für die Grundeinstellungen an der Tiefenlehre. |
______________________________________________________________________________________________________________________________

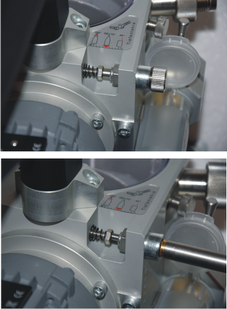

 | Die Grundeinstellung der Tiefenlehre, mit der Kalibrierschraube (K) und der Anschlag (A) am Elektrodenhalter ermöglichen das wirtschaftliche Anschleifen der Elektrodenspitze (wie minimaler Elektrodenverbrauch, kurze Schleifzeit, wenig Schleifstaub und geringer Diamantscheibenverschleiß) |
______________________________________________________________________________________________________________________________
 | Durch ein Sichtfenster können Schleifvorgang beobachtet und Schleifdruck kontrolliert werden. Damit soll verhindert werden, dass die Elektrode glüht und die Diamantscheibe schnell verschleißt. |
______________________________________________________________________________________________________________________________
 | Es können bis zu 15mm kurze Wolframelektroden für Orbitalschweißen oder für beengtes Montageschweißen angeschliffen werden. |
______________________________________________________________________________________________________________________________
 | Arbeits-, Gesundheits- und Umweltschutz mit einer Feinstaub-Absaugung, mit austauschbarer Filterkassette und Grobstaub-Behälter. |
______________________________________________________________________________________________________________________________
 | Elektrodenlänge ab 3mm bis 85mm sind durch die Trenneinheit (T) möglich. Durch die Messschablone (MS) am Standfuß wird die gewünschte Elektrodenlänge bestimmt. Abgetrennte Elektrode fällt in dem Auffangbehälter (A). |
______________________________________________________________________________________________________________________________
 | Ein solider 3-Punkt Standfuß stabilisiert den Schleifvorgang. An ihm sind vorderseitig Ablagen für die Spannzangen und den Elektrodenhalter angebracht. Rückseitig ist ein Behälter mit dem Servicewerkzeug montiert. |
______________________________________________________________________________________________________________________________
 | Das Schleifgerät entspricht in der gelieferten Ausführung der EG-Maschinen-richtlinie und den angewandten harmonisierten DIN-EN-Normen. Qualitätsbestimmende Einzelheiten/ Ausführungen der Neutrix - Geräte sind patentrechtlich geschützt. |
